首頁 > 產品中心 > 浮選設備 > SF/BF浮選機

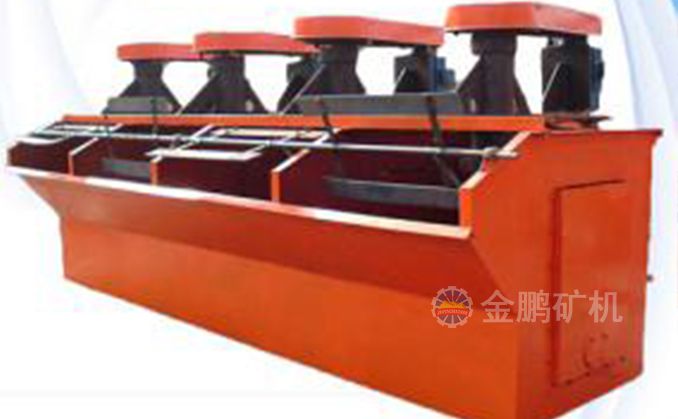

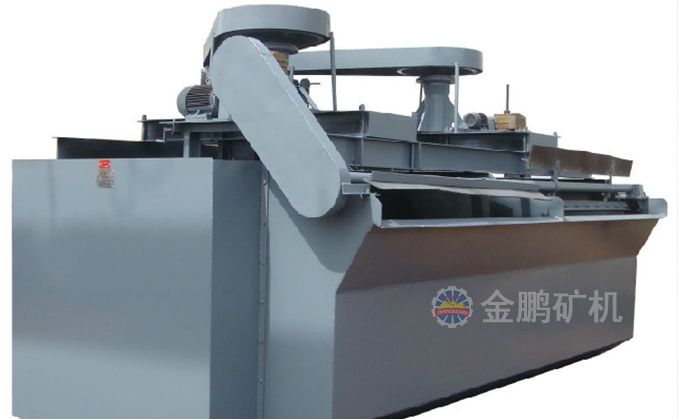

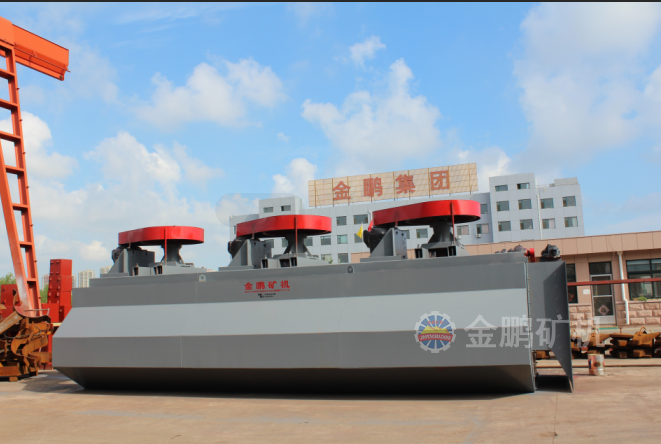

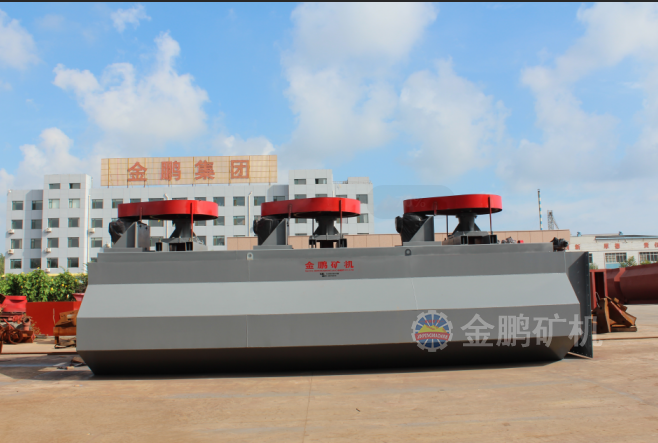

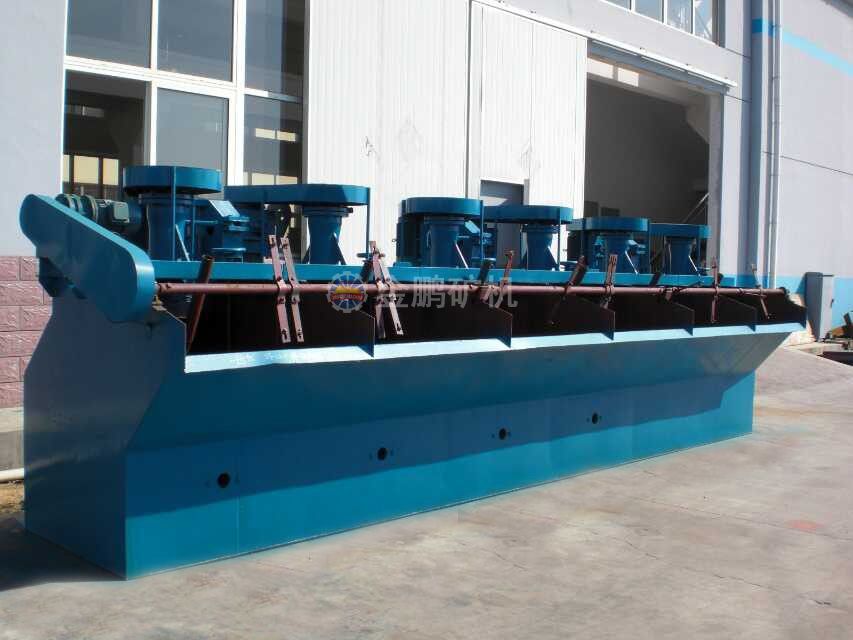

SF型自吸空氣機械攪拌浮選機

該浮選機的主要特點表現在葉輪上。葉輪帶有后傾式雙面葉片,可實現槽內礦漿雙循環。葉輪旋轉時,上下葉輪腔內的礦漿在上下葉片(即主、輔葉片)的作用下產生離心力而被甩向四周,使上下葉輪腔內形成負壓區。

全國24小時客服熱線:13606388717

產品目錄

產品結構

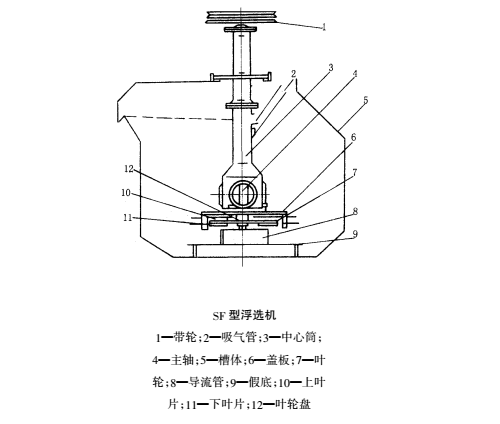

SF型浮選機結構示于圖5-2-21,主要由槽體、裝有葉輪的主軸部件、電動機、刮板及其傳動裝置組成,容積大于10立方米的設有導流管和假底。



產品工作原理

SF型浮選機在工作時,電動機通過三角帶驅動主軸,使其下部的葉輪旋轉。此浮選機的主要特點即表現在葉輪上。葉輪帶有后傾式雙面葉片,可實現槽內礦漿雙循環。

葉輪旋轉時,上下葉輪腔內的礦漿在上下葉片(即主、輔葉片)的作用下產生離心力而被甩向四周,使上下葉輪腔內形成負壓區。同時,蓋板上部的礦漿經蓋板上的循環孔被吸入到上葉輪腔內,形成礦漿上循環。而下葉輪腔內被甩出的礦漿比上葉片甩出的三相混合物比重大,因而離心力增大,運動速度衰減較慢,且對上葉片甩出的三相混合物產生了附加的推動力,使其離心力增大,從而提高了上葉輪腔內的真空度,起到了輔助吸氣作用。下葉片向四周甩出礦漿時,其下部礦漿向中心補充,這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔,與被吸入的礦漿相混合,形成大量細小氣泡,通過蓋板穩流后,均勻的彌散在槽內,形成礦化氣泡。礦化氣泡上浮至泡沫層,由刮板刮出即為泡沫產品。

產品優勢

SF型浮選機的特點:

1)吸氣量大,能耗小;

2)有自吸空氣、自吸礦漿能力,水平配置、不需要泡沫泵;

3)葉輪圓周圍速度低,易磨損件使用壽命長,葉輪與蓋板之間的間隙較大,葉輪與蓋板因磨損而增大間隙對吸氣量影響較小;

4)槽內礦漿按固定的流動方式進行上、下雙循環,有利于粗粒礦物的懸浮。

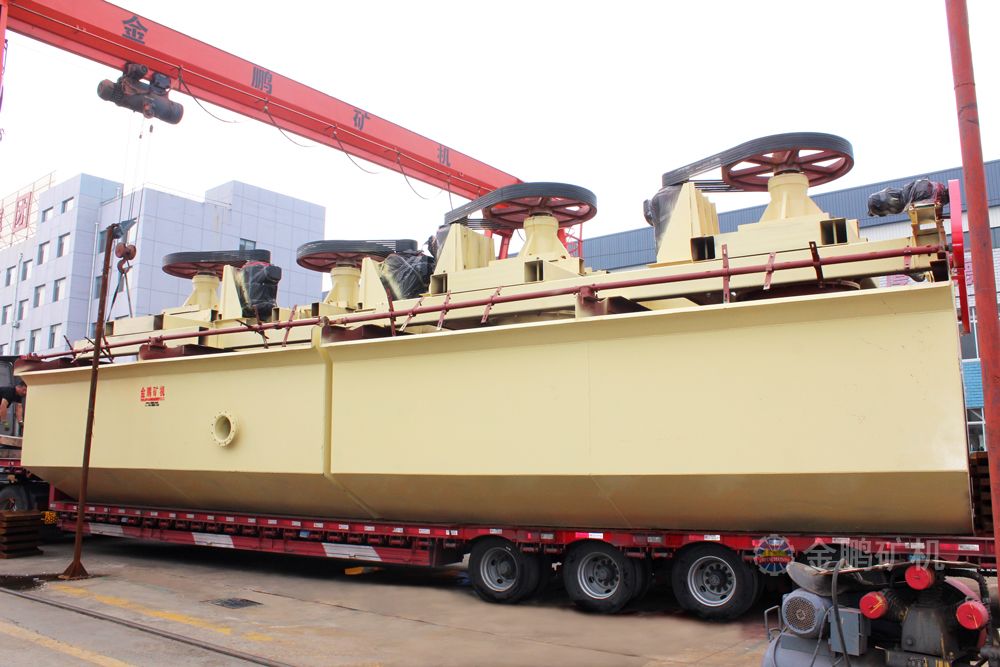

BF型浮選機是SF型浮選機的改進型,其主要特點是:

1)葉輪由閉式雙截錐體組成,可產生強的礦漿下循環;

2)吸氣量大,功耗低;

3)每槽兼有吸氣、吸漿、和浮選三重功能,自成浮選回路,不需任何輔助設備,水平配置,便于流程的變更;

4)礦漿循環合理,能最大限度地減少粗砂沉淀;

5)設有礦漿液面自控和電控裝置,調節方便。

產品參數

SF型自吸空氣機械攪拌浮選機技術性能
型號有效容積m3處理能力
    m3/min
葉輪直徑
    mm
葉輪轉數
    r/min
電動機功率kw
2槽重量kg
攪拌用刮板用
SF-0.370.370.2-0.4300352-4421.50.55940
SF-0.70.70.3-1.035033631.11940
SF-1.21.20.6-1.24503125.51.12800
SF-2.82.81.5-3.5550280111.54240
SF-442--4650235151.55200
SF-663--6760191302.26000
SF-884--8760191301.58584
SF-16165.0-16850169-193451.514830
SF-20205.0-2073018630X21.519646
BF型浮選機技術性能
型號有效容積
    (m3)
長×寬×高
    (mm)
葉輪直徑
    (mm)
葉輪圓周速度
    (m/s)
空氣吸入量
    (m3/m2.min)
電動機處理能力
    (m3/min)
單槽重量
    (kg)
型號功率(kw)
BF-0.150.15550×550×60020060.9-1.05Y112M-62.20.06-0.16270
BF-0.250.25650×600×700250Y100L-61.50.12-0.28370
BF-0.370.37740×740×7502867.2Y90L-40.2-0.4470
BF-0.650.65850×950×9003007.350.9-1.10Y132S-630.3-0.7932
BF-1.21.21050×1150×11004507.02Y132M2-6 Y132M1-65.5/40.6-1.21370
BF-2.021400×1450×11205007.5Y160M-67.51.0-2.01750
BF-2.82.81650×1650×11505508.06Y180L-8111.4-3.02130
BF-4.041900×2000×12006508Y200L-8152.4-4.02585
BF-6.062200×2350×13007007.5Y225S-818.53.0-6.03300
BF-8.082250×2850×1400760Y225M-8224.0-8.04130
BF-10102250×2850×17007.525.0-104500
BF-16162850×3800×17008508.7Y280S-8 Y280M-837/458.0-168320
BF-20202850×3800×200010.0-208670
BF-24243150×4150×2000920Y280M-84512.0-248970


如果您正在尋找相關產品,或者有其他問題,可隨時撥打金鵬礦業機械服務熱線,或點擊下方按鈕與我們在線交流!
